某風機在檢修前的監測中發現電機前端存在部件配合松動的故障現象分析判斷軸承存在有跑外圈或軸承間隙增大的故障現象袁通過在 4月份的大修中進行拆檢更換軸承和端蓋發現確實存在跑外圈的故障現象袁 此報告既含有軸承故障特征，也具徑向特別是垂直方向振動大；2除基頻分量外還有較大的倍頻分量特別是 3到10倍頻，3振動可能具有***度的方向性;4可能有分?jǐn)?shù)倍頻分量，這些分量隨著時間的增長而增大 ，其中機械松動分為 A/B/C 型機械松動，A 型松動 1倍頻占主要分量袁主要是基礎變形或底座松動造成，B 型松動 1-2倍頻占主要分量，主要是螺栓松動袁框架結構裂紋軸承座裂紋等造成 ，C 型松動特征是出現大量***次諧波，頻譜中存在精確的 0.5倍頻和 1倍頻遙 出現此現象的原因有軸承襯套在其蓋內松動，軸承松動并在軸上旋轉袁軸承間隙過大，葉輪在軸上松動等。

　　 分析

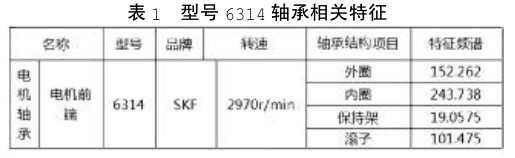

　　1型號 6314軸承相關特征頻率型號 6314軸承相關特征如表 1所示

　　2 振動值情況

　　風機 的振動值如表 2所示

　　3分析情況

　　1)振動值分析遙，該設備自 2月份以來振動值均處于較***的水平，其中徑向水平和垂直方向振動值大于軸向振動，一般風機徑向振動大有以下幾方面原因，平行不對中引起，風葉不平衡引起，基礎薄弱或松動引起 [

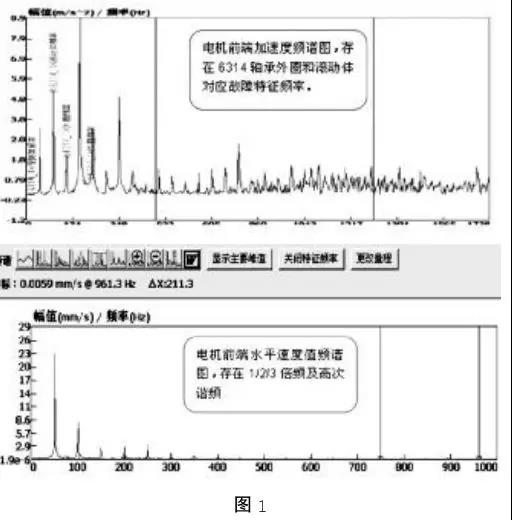

　　2)譜圖分析電機前后端加速度波形圖中均未出現明顯的周期沖擊信號，但頻譜中均有對應的軸承SKF 6314滾動體50Hz，與保持架150Hz故障特征頻率及其諧頻分量存在如圖 1

　　 診斷

　　1)加速度波形未出現明顯周期沖擊信號，速度值及加速度值頻譜圖中均存在 1/2/3及大量***次諧頻袁，屬于 C 型機械松動故障，內部零部件配合松動故障，特征為出現精確的0.5倍頻及大量***次諧頻遙

　　2)頻譜中存在明顯的軸承外圈頻率及其諧頻，診斷為軸承跑外圈。

　　 處理結果

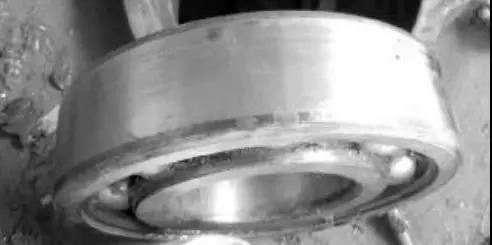

　　通過檢修拆檢發現電機前端軸承跑外圈袁前端端蓋因跑外圈而磨損嚴重袁驗證了分析的正確性袁如圖 2
