DRE®Sxp軟件和408 DSPi (動態信號處理儀)是一個可靈活擴展的系統，應用于多通道的信號處理和數據采集。

　　與其它一般用途的基于計算機的數據采集系統不同，ADRE® Sxp和408 DSPi專門設計用于實時的并行信號處理和顯示。它是一個極具靈活性的系統，將多種不同類型儀表的特點和功能集成到一個單一平臺中。它包含了示波器、頻譜分析儀、濾波器、信號處理器和數字記錄儀的多個儀表的功能。該系統適用于公司網絡環境，可以通過LAN/WAN遠程操作，或作為***立應用的設備直接存儲數據而無需附加/外部計算機。從而使所需的附屬設備很少。當應用該系統的實時顯示功能時，數據可以被連續顯示，與永久內存中所存儲的信息無關。對于那些已經應用ADRE®系統多年的用戶，他們應該了解的重要的一點是，ADRE® Sxp支持所有以前的ADRE for Windows數據庫。一個ADRE® Sxp數據采集系統包括:

　　一個(***多四個)*408動態信號處理儀和

　　ADRE® Sxp用戶軟件和

　　一臺能夠運行ADRE® Sxp軟件的計算機系統。

　　408 DSPi既可以作為便攜式儀表使用，也可以安裝在框架中，可以方便地應用于測試臺、現場或遠端位置。408 DSPi具有***度的可組態性，可以支持所有的標準的和非標準的輸入類型，包括動態傳感器信號(如電渦流傳感器、速度傳感器、加速度計和動壓傳感器)和靜態信號(如來自變送器和集散控制系統的4-20mA過程變量)。對于旋轉機械應用，可提供Keyphasor®或其它轉速輸入信號(如磁傳感器或光學傳感器)，驅動同步采樣和指令跟蹤。系統還支持自動數據采集的多種觸發模式，從而可以作為無人執守的數據或事件記錄器。

　　客戶端一服務器結構允許多個軟件客戶端同時從一個/多個408DSPi系統對數據進行操作或查看數據。用戶可以以各自所選擇的基礎測量單位相互***立地查看數據。軟件安裝和組態迅速而方便，能夠在***少的用戶干預下對多個通道進行多種組態。組態模板使組態過程進一步加速。用戶可以在幾分鐘之內完成軟件安裝、生成組態和采集數據。

　　Bently本特利振動監測系統ADRE Sxp軟件和408 DSPi

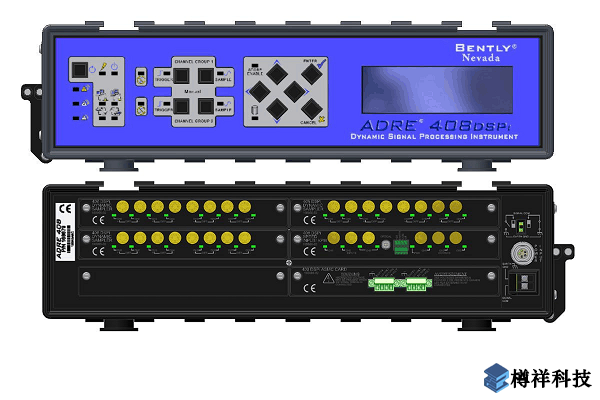

　　408 DSPi 綜述

　　每個408 DSPi***多支持32個數據采集通道的四個采樣卡。***多四個408 DSPi組件可以被連接到一起，處理和存儲128個通道的動態數據*。作為基本系統的一部分，支持所有通道的同步和非同步采樣(內部時鐘和模擬轉速/鍵相位)。通過轉速輸入/觸發器卡，可以支持外部轉速輸入。轉速輸入/觸發器卡***多可支持三個***立的轉速輸入通道。轉速輸入/觸發器卡占用一個可用的插槽，***多可同時應用兩個轉速輸入/觸發器卡，共有六個實際轉速輸入和六個模擬轉速輸入。任何轉速輸入(鍵相位)可以被指定到系統中的任意通道，包括應用多個408 DSPi組件的通道。

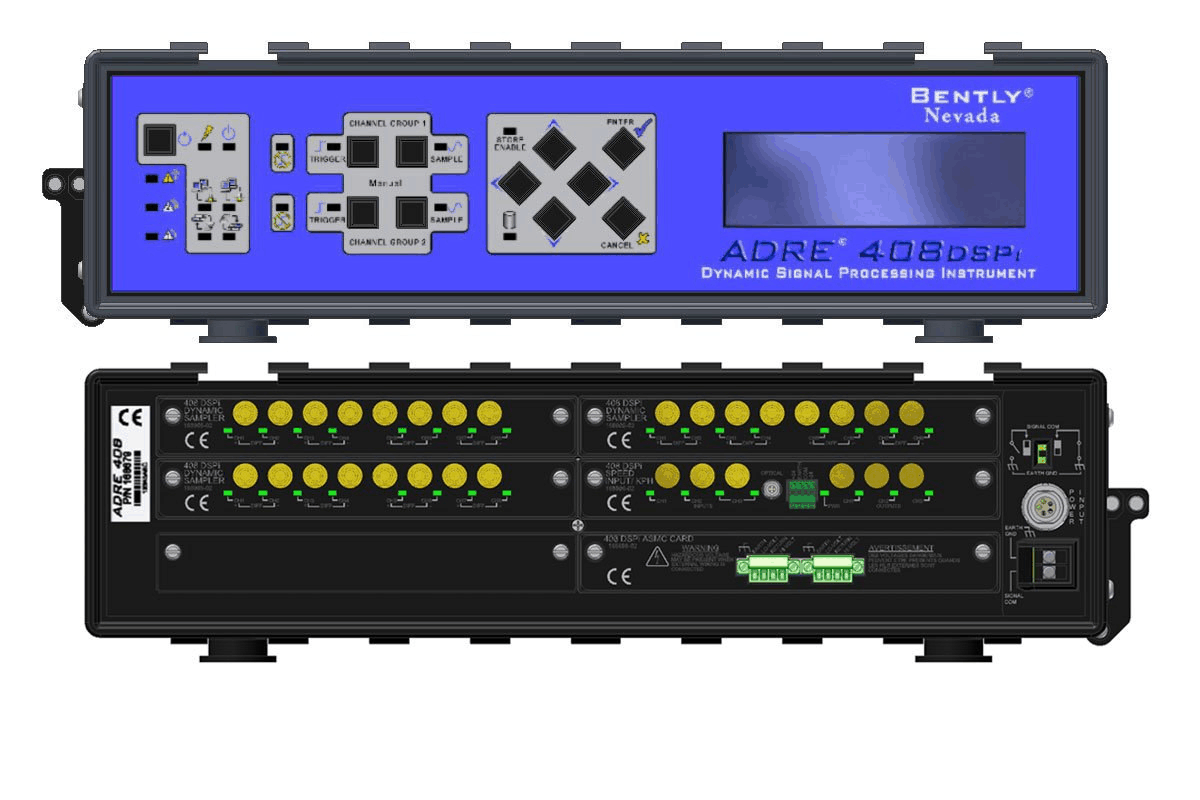

　　408 DSPi的前面板用于控制和顯示基本的功能和數據。手動采樣和觸發可以直接通過前面板激活，而不需要通過ADRE®Sxp軟件。一系列LED指示采樣和觸發狀態和動作。多種采樣組態可以從前面板下載到408 DSPi,用于選擇作為將來的應用。

　　3通道轉速輸入/觸發卡一168906

　　3通道轉速輸入/觸發卡支持多種傳感器輸入和信號處理需要。可以直接支持趨近式探頭、磁探頭和光學傳感器。視用戶的需要，還可以為趨近式探頭(±24Vdc)和光學傳感器提供電源。該卡集成了全套可組態的模擬量信號處理工具，包括輸入增益、電壓鉗位、轉換、上升沿或下降沿觸發、自動/手動閾值設定和滯后?？蔀槊總€通道單***提供可編程的轉速輸入(鍵相位)乘法器/除法器。用戶可以根據需要定義每轉每個事件的離散值或***終比例值。每個通道***多可定義三個***立的乘法器/除法器比例“級別”。觸發器/轉速輸入通道提供全面的動態采樣，以靜態或波形數據的形式用于實時查看或存儲。每個轉速輸入/觸發器通道還包括一個緩沖輸出，允許用戶選擇原始的、調節的模擬量或TTL輸出。緩沖輸出***立于正在處理的信號。

　　Bently本特利振動監測系統ADRE Sxp軟件和408 DSPi

　　8通道動態采樣卡一168905

　　這種8通道的動態采樣卡是功能***、極其靈活的信號處理器。除了具有模擬量前端信號調節外，采樣卡可以用于幾乎任何傳感器的輸入，無論是正偏置還是負偏置，同時保持***大的信號輸入范圍。采樣卡應用DSP處理器陣列和24位模數轉換，以提供***大的分辨率。輸入信號可以是直流或交流偶合。輸入電壓的上限和下限水平可以根據滿量程范圍以及傳感器的比例因子來***立定義.
